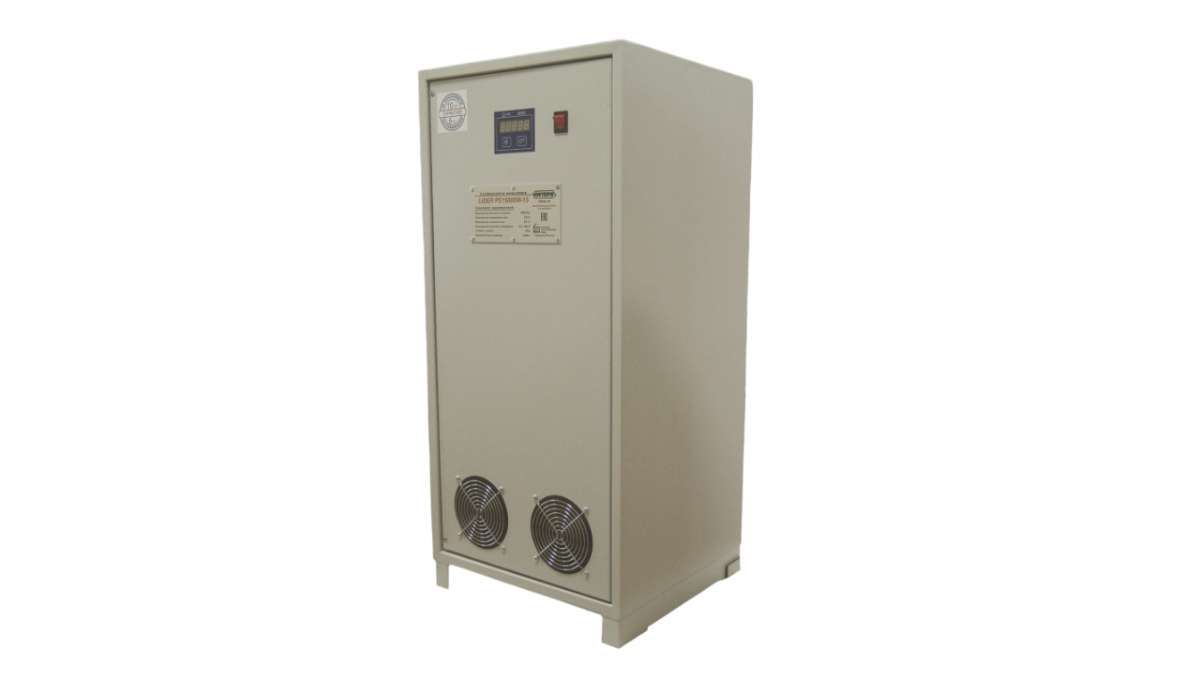

Электронный регулятор напряжения Lider PS10000SQ-EV
Электронный регулятор напряжения PS…SQ-EV является устройством для регулирования значения напряжения в диапазоне 165-273 В, с шагом 1 В. Регулятор предназначен для проведения испытаний электротехнической продукции. Благодаря высокой скорости изменения напряжения (не менее 1600 В/с) и широкому диапазону выходного напряжения, дает возможность исследовать в подключаемых электротехнических устройствах переходные процессы, связанные с изменением входного напряжения питания, что позволяет оценить выходные характеристики испытуемого изделия.
Технические характеристики
Управление регулятором осуществляется как с помощью клавиатуры платы индикации на приборе, так и с помощью, устанавливаемой на ПК любой программы доступных средств диспетчерского контроля и сбора данных (например - SCADA), что позволяет оператору создать оболочку программы и подстроить весь интерфейс под собственные нужды для удаленного управления регулятором. Также это позволяет управлять группой регуляторов (например - трехфазной) с одного централизованного пульта с одновременным изменением выходных напряжений регуляторов.
В регуляторе использован стандартный протокол Modbus с выходом на порт RS232.
На заказ, возможно, доукомплектовать регулятор системой NPort, которая позволяет осуществлять дистанционное управление регулятором напряжения по средствам локальной сети или сети интернет.
Входные и выходные параметры:
Номинальное напряжение сети, В..... 220
Частота питающей сети, Гц..... 50
Номинальный диапазон входного напряжения, В..... 198÷242
Максимальный ток, потребляемый из сети при изменении входного напряжения в номинальном диапазоне при номинальной нагрузке, А..... 50,5
Номинальное регулируемое выходное напряжение с шагом 1, В..... 165÷273
Точность поддержки выходного напряжения при изменении входного в номинальном диапазоне, %..... ±1
Номинальная полная мощность нагрузки, ВА..... 10000
Изменение нагрузки, % от номинальной..... 0÷100
Масса, не более, кг..... 105
Габариты, Ш х Г х В, мм..... 420х408х910
Эксплуатационные характеристики:
Перегрузочная способность
при Рнагр от 1,1 до 1,5 Рном - 10-5 с
при Рнагр от 1,5 Рном до 2 Рном - 5-2 с
при Рнагр > 2Рном – 0.5 с
КПД, не менее..... 0,97
Форма выходного напряжения..... не искажается
Скорость переключения, В/с..... не менее 1600
Уровень шума, дБ..... не более 40
Влажность, %..... не более 98, при 25° С
Диапазон рабочей температуры, °С..... от минус 40 до +40
Индикация и сигнализация:
Индикация на светодиодном четырехразрядном цифровом дисплее:
- мощности нагрузки
- величины входного и выходного напряжения
- аварий сети и регулятора
Память кода причин последних 32-х отключений источником эталонного напряжения нагрузки
Контроль и защита:
- контроль тока нагрузки;
- отключение потребителя при перегрузке с однократным повторным автоматическим включением через 10 с.
Класс защиты IP20
Установка: напольная
Подключение:
Электронный регулятор напряжения подключается к сети и нагрузке через клеммы автоматического выключателя.
